Cara mudah mengukur kondisi transistor dengan multimeter

Cara mudah mengukur kondisi transistor dengan multimeter--  Kita seringkali lupa dengan cara mengetahui kondisi apakah sebuah transistor yang saat ini akan kita gunakan dalam keadaan baik atau bahkan dalam keadaan yang tidak layak pakai alias rusak. Nah berdasarkan pengalaman itu maka saya akan berbagi artikel catatan pendek untuk mengingat-ingat kembali disaat kita lupa dalam mengetahui kondisi transistor dengan menggunakan sebuah alat ukur multimeter analog.

Simbol dari Transistor PNP dan Transistor NPN :

jenis-jenis transistor

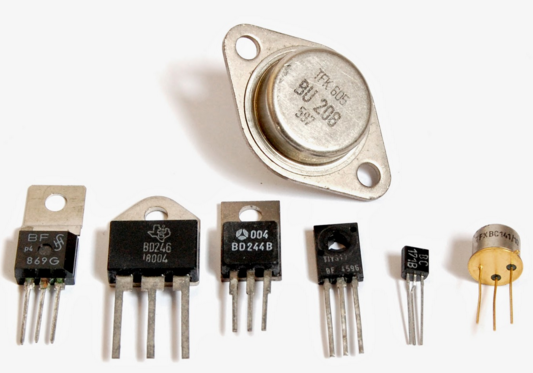

Bentuk fisik dari sebuah transistor :

Bentuk fisik transistor


Cara mudah mengukur kondisi transistor dengan multimeter sebagai berikut :

A). Transistor PNP

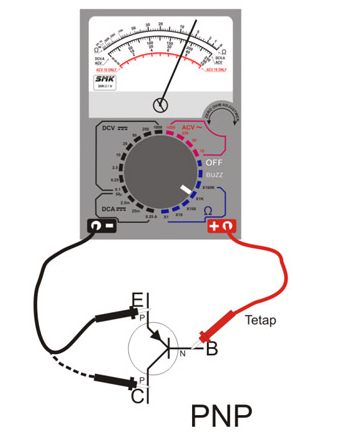

Pengukuran transistor PNP
  1. Siapakan alat ukur multimeter, posisikan selecktornya pada posisi OHM meter dengan skala terkecil hingga x 10.
  2. Berdasarkan gambar diatas, letakan probe positif (+) multimeter pada pin basis (B) dari transistor.
  3. Kemudian letakan probe negative (-) multitester pada pin collector (C) dari transistor.
  4. Perhatikan jarum pada multimeter apabila bergerak ke kanan dengan menunjukan nilai tertentu tetapi bukan nol (0) ohm, maka pin Basis (B) dan Collector (C) pada transistor dalam keadaan baik.
  5. Selanjutnya pindahkan probe negative (-) dari multimeter ke pin emitter (E) dari transistor sedangkan probe positif (+) tetap pada posisi awal yaitu pada pin basis (B) transistor.
  6. Perhatikan kembali jarum pada multimeter, jika jarum bergerak kekanan dengan menunjukan nilai tahanan tertentu bukan nol (0) ohm, maka pin Basis(B) dan Emittor (E) transistor dalam keadaan baik. Disini secara keseluruhan transistor belum bisa dikatan dalam keadaan baik, ikuti langkah selanjutnya.
  7. Pindahkan probe positif (+) pada pin collector dan probe negative (-) pada pin emittor dari transistor, lihatlah jarum pada multitester. Jika jarum tidak bergerak maka bisa dikatakan transistor yang kita ukur dalam keadaan baik, tetapi jika bergerak maka transistornya bocor alias rusak dan tidak bisa digunkan.

B). Transistor NPN

Pengukuran transistor NPN


  1. Pertama siapkan dulu sebuah multimeter dan aturlah posisi selector multimeter pada posisi OHM.
  2. Pastikan terlebih dahulu transistor yang akan diukur adalah transistor jenis NPN.
  3. Disini probe yang akan digunakan untuk mengukur kaki basis berbeda, yaitu probe negatif (-) yang berada pada pin basis (B) dari transistor ,sedangkan untuk transistor PNP tadi probe positif (+)  nya pada pin basis (B) transistor.
  4. Selanjutnya letakan probe positif (+) pada pin collector transistor, jika jarum bergerak kekanan menujukan nilai tertentu, bisa dikatakan analisa sementara transisitor dalam keadaan baik.
  5. Kemudian pindahkan probe negative (+) yang awalnya di pin collector pindahkan ke emitor, perhatikan jarum pada multimeter jika bergerak kekananan dan menunjukan nilai tertentu bukan nol (0) ohm, maka analisa sementara transistor baik.
  6. Selanjutnya pindahkan probe dari multimeter secara acak kekaki kolektor untuk satu probe dan kekaki emitor untuk satu probe, perhatikan jarum multitester jika tidak bergerak transistor benar-benar bisa dikatakan dalam keadaan baik, tetapi jika bergerak maka transistor bocor alias tidal bisa digunakan lagi.

   Sekali lagi sebelum mengukur kondisi transistor dengan multimeter pastikan terlebih dahulu jenis transistor yang akan diukur apakah transitor jenis PNP atau transistor jenis NPN.
