Komponen-komponen elektronika aktif dan pasif
2/07/2016
Add Comment
Komponen-komponen elektronika adalah sekumpulan alat/benda yang digunakan sebagai pendukung dalam pembuatan suatu rangkaian elektronika yang memiliki fungsi dan cara kerja yang berbeda untuk masing-masingnya. Komponen-komponen elektronika ini sangat beragam jenisnya ada berupa komponen-komponen elektronika aktif dan juga komponen-komponen elektronika pasif.
Komponen-komponen elektronika |
Komponen-komponen elektronika pasif terdiri dari resistor, kapasitor dan induktor, sedangkan komponen-komponen elektronika aktif bisa berupa IC (integrated circuit), dioda, transistor, dan lain-lain. Kenapa dikatakan komponen-komponen elektronika pasif dan komponen-komponen elektronika aktif ? karena komponen-komponen pasif dapat bekerja dengan baik tanpa memerlukan arus dan sumber tegangan tersendiri, nah hal ini berbanding terbalik dengan komponen-komponen elektronika aktif dimana komponen-komponen elektronika aktif ini akan bekerja dengan baik apabila diberi sumber tegangan dan arus tersendiri.
Berikut penjelasan tentang komponen-komponen elektronika :
1. Komponen-komponen elektronika pasif
- Resistor
Resistor |
Komponen-komponen elektronika pasif yang pertama adalah resistor. Resistor memiliki sifat untuk menahan arus dan tegangan, biasanya resistor ini terbuat dari bahan film karbon, film metal dan film cermet. Bahan-bahan pembuat resistor ini ikut berperan adil dalam menentukan nilai resistansi dari sebuah resistor. Selain itu kita juga bisa menentukan besar nilai resitansi dari sebuah resistor berdasarkan kode gelang warna yang ada pada fisik resistor, kode gelang warna ini ada yang 4 kode gelang warna dan adapula yang 5 kode gelang warna. Resistor memiliki satuan yaitu Ohm.
- Kapasitor
Capasitor |
Komponen-komponen elektronika pasif yang kedua adalah capasitor. Capasitor sendiri merupakan komponen-komponen elektronika pasif yang berfungsi untuk filter arus dan tegangan, menyimpan muatan listrik, sebagai pembangkit frekuensi untuk rangaian osilator dan juga sebagai pencegah percikan bunga api. Pada umumnya capasitor terbuat dari dua buah lempengan logam yang saling sejajar. Capasitor terbagi tiga yaitu capasitor tetap (keramic, polyester, dan kertas), capasitor elektrolit (elco), dan capasitor tidak tetap (variabel capasitor dan trimmer capasitor). Satuan untuk capasitor adalah Farad biasa ditulis (F).
- Induktor

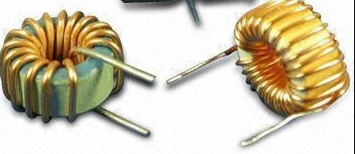

Induktor |
Komponen-komponen elektronika pasif yang ketiga adalah induktor, dimana induktor dapat menyimpan energi pada medan magnet yang dipengaruhi oleh kuat arus yang melintasi induktor ini. Satuan dari induktor ini adalah Hendry atau biasa ditulis (H).
2. Komponen-komponen elektronika aktif
- IC (Integrated Circuit)
Integrated circuit |
Komponen-komponen elektronika aktif yang pertama adalah IC (integrated Circuit) jika diterjemahkan dalam bahasa Indonesia artinya sirkuit terpadu, disebut begitu karena IC (Integrated Circuit) terbuat dari berbagai campuran dari komponen-komponen seperti dioda, transistor, resistor, dan capasitor yang di integrasikan/dikemas dalam bentuk satu komponen yang disebut IC (integrated Circuit).
- Dioda
Dioda |
Komponen-komponen elektronika aktif yang kedua adalah dioda. Dioda sendiri terbuat dari bahan silicon dan semikonduktor. Dioda dapat berfungsi sebagai penyearah arus dan tegangan, penstabil tegangan, dan juga bisa digunakan sbagai pngaman. komponen-komponen elektronika dioda memiliki 2 (dua) terminal yaitu anoda dan katoda. Jenis-jenis dari komponen-komponen dioda antara lain dioda penyearah/rectifier, dioda zener, LED (light emitting diode), photo dioda, dan dioda varactor.
- Transistor
Komponen-komponen elektronika aktif yang ketiga adalah transistor. Transistor dapat berfungsi sebagai penguat dan saklar dalam rangkaian elektronika khususnya pada rangkaian elektronika analog, karena terbuat dari bahan semikonduktor. Transistor terdiri atas 2 (dua) jenis yaitu transistor PNP dan NPN. Transistor mrmiliki 3 kaki terminal yang biasa disebut dengan basis, collector dan emittor.
